남일전기 홈으로 배선자재 연결/ 접속자재 PG 터미널
PG 터미널 / Y형 터미널
  • 절연체 : PVC
  • 최대전압 : 600V
  • 최대온도 : 75℃

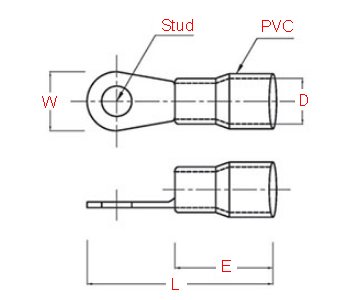

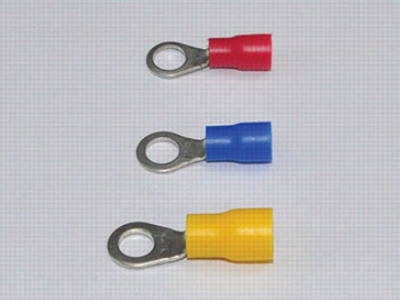

원형PVC절연터미널 (RING TYPE)
Wire Range Stud Size
(mm)		 치수 (mm) 색상 Pack
AWG ㎟ W D E L
22~16 1.5 3 5.7 4.4 10.5 19.3 적색
청색
황색		 1,000
4 5.7 19.3
5 8 21.1
6 10.9 26.6
8 10.9 26.6
16~14 2.5 3 6 4.8 10.5 21.6 청색
적색
황색		 1,000
4 6 21.6
5 8.5 21.8
6 9.4 23.4
8 11.5 28
10 14 28
12 4 4 6.7 5.5 13.5 25.3

황색
적색
청색

 1,000
5 9 25.3
6 12.5

30.3
8 12.5 30.3
10 14 29.8
12~10 6

4

 7 6.5 13.1 25.4 황색
적색
청색		 1,000
5 9 25.4
6 12.4 29.5
8 12.4 29.8
10 14 30
8 8~10 6 11.8 15.0 17.0 32.1 적색 500
8

15

 37.5
10 15 37.5
12 20 43.5
16 20 43.5

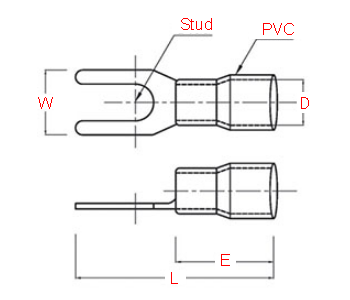

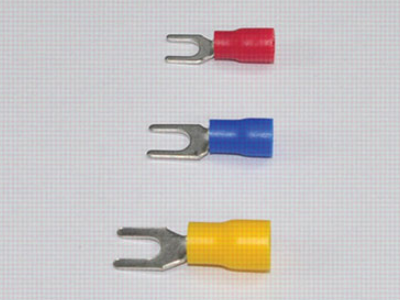

와이형 PVC절연 터미널 (FORK TYPE)
Wire Range Stud Size
(mm)		 치수 (mm) 색상 Pack
AWG ㎟ W D E L
22~16 1.5 3 6 4.3 10.3 19.2 적색
청색
황색		 1,000
4 7 19.7
5 8 22
16~14 2.5 3 6 4 10.5 20.5 청색
적색
황색		 1,000
4 7 4.8 21.1
12 4 4 8 5.4 13.4 25 황색
적색
청색		 1,000
5 9 25.6
12~10 6

4

 8.2 5.4 13.4 25.2 황색
적색
청색		 1,000
5 9.2 25.6
8 8 ~ 10 6 11.5 10.5 17 33.5 적색 500

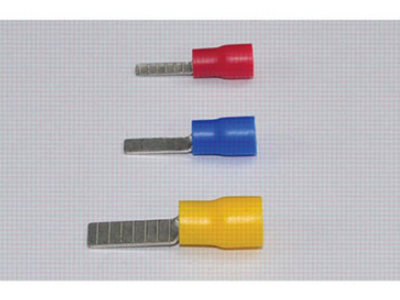

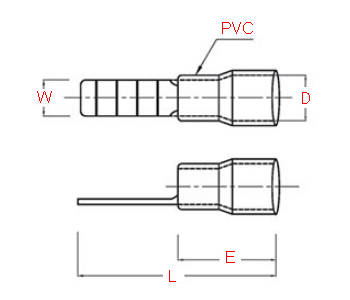

PVC 절연 블레이드형 터미널 (BLADE TYPE)
Wire Range 치수 (mm) 색상 Pack
AWG ㎟ W D E L
22~16 1.5 2.3 4.3 10.3 20.4 적색 1,000
16~14 2.5 3.2

4.8

 10.3 22 청색 1,000
12 4 4.1 5.4 13.4 27 황색 1,000
12~10 4~6 5.1 6.4 13 27.6 황색 1,000

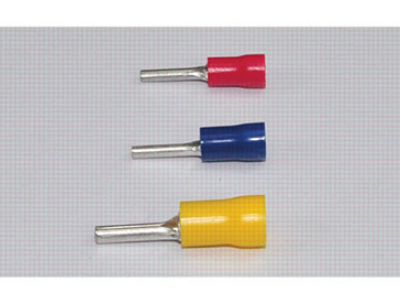

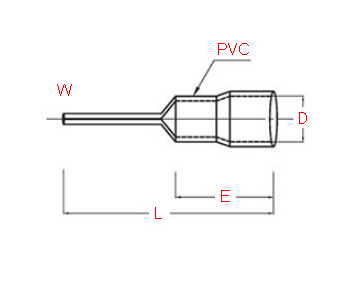

PVC 절연 핀형 터미널 (PIN TYPE)
Wire Range 치수 (mm) 색상 Pack
AWG ㎟ D L E
22~16 1.5 4.3 22.5 10.5 적색 1,000
16~14 2.5 4.9 23 11 청색 1,000
12~10 4 6.7 27.5 14 황색 1,000
